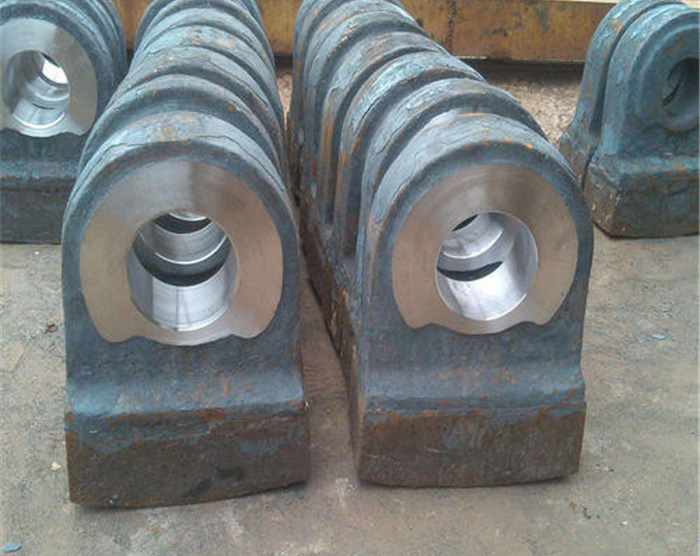

雙合金錘頭

雙合金錘頭采用砂型模雙液復合澆鑄工藝，一次澆鑄成型。錘頭部分采用高鉻合金，具有良好的耐磨性，錘柄部分采用合金鋼，具有良好的韌性，不易斷裂，利用雙金屬熱液復合生產工藝將兩者有機的結合起來，使錘頭同時滿足韌性和耐磨性的要求。該雙復合耐磨錘頭適用于破碎石灰石、花崗巖、鵝卵石、煤矸石硬質物料，實際使用結果表明，雙金屬復合錘頭比普通高錳鋼錘頭耐磨性提高了3-5倍。

雙合金錘頭特點優勢

1、特殊的復合鑄造工藝

我廠生產的雙金屬耐磨錘頭的錘頭部位采用高鉻合金材料，錘柄部位采用韌性較好的錳鋼和低合金鋼材料，利用熱復合將兩種不同性能和功效的材料在液液狀態下使其熔融為一體，復合面積可達，解決了鑲合金和兩次復合澆鑄錘頭容易出現的斷裂、掉塊、掉頭等現象，提高了錘頭使用的性。

2、特殊的熱處理工藝

 該錘頭熱處理工藝是加熱到950-1000℃，保溫，然后出爐，經我廠特制的霧淬裝置冷卻再進行200-260℃的低溫回火，出爐空冷，硬度可達到62HRC--65HRC。

3、價格低廉 經濟效益好

該錘頭不易斷裂，使用壽命是鍛造錘頭或高錳鋼錘頭的3-5倍，符合砂石生產線錘頭更換頻率高的需求，具有極強的經濟效益。

嚴格的生產管理和質量管控

1、爐前化驗，利用多通道式光譜分析儀分析試樣各個元素含量。

2、嚴格控制澆鑄及熱處理溫度。

3、利用探傷儀檢測錘頭內部抽孔及砂眼等。

4、利用硬度計測試錘頭硬度，硬度小于60HRC以下的產品不予出廠。
